Датчик включения вентилятора радиатор на ВАЗ 2110

Содержание:

  1. Конструкция
  2. Предохранительный клапан
  3. Неисправности электрической схемы
  4. Постоянно работающий вентилятор

Многие владельцы отечественной «десятки» сетуют на то, что у них не работает вентилятор охлаждения ВАЗ 2110. Проблема достаточно распространенная, но для ее устранения вовсе не обязательно прибегать к помощи специалистов, платить огромные деньги мастерам автосервисов за поиск и устранение причины неполадки.

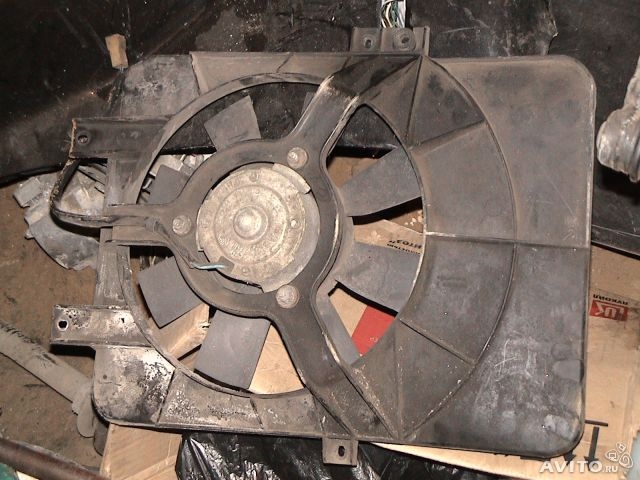

Вентилятор охлаждения

Все это вполне можно сделать своими руками. Сегодня мы расскажем, как именно это делается.

Конструкция

Схема системы охлажденияСхема системы охлаждения

В состав системы охлаждения входит множество компонентов. Среди интересующих нас сегодня, которые могут вызвать неполадки вентилятора радиатора, отметим:

  • Электрический вентилятор. Данный агрегат включается в работу, когда температура охлаждающей жидкости достигает отметки в 100-105 градусов по Цельсию;
  • Датчик включения вентилятора. Он настроен срабатывать именно в диапазоне указанных температур. Располагается датчик на входном патрубке блока цилиндров (маркировка с завода датчика — LS0112);
  • Предохранитель с маркировкой F7. Он находится в монтажном блоке;
  • Реле вентилятор. Этот агрегат вы найдете уже в салоне, под правой панелью передней консоли.

Если на вашем ВАЗ 2110 не работает вентилятор радиатора, причину неисправности следует искать как раз в указанных выше элементах системы. Хотя может иметь место одна ситуация, при которой электрическая схема не имеет никакого отношения к неисправности.

Предохранительный клапан

Зная физику, вы согласитесь, что при нормальном атмосферном давлении, вода, которая входит в состав антифриза, закипает при температуре 100 градусов по Цельсию.

Старое устройствоСтарое устройство

Если предохранитель вентилятора охлаждения ВАЗ 2110, то есть клапан, расположенный на крышке бачка расширения, окажется неисправным, а внутри него будет атмосферное давление, жидкость охлаждения закипит, но вентилятор включиться в работу не сможет даже при исправной электрической схеме. Все потому, что датчик включения вентилятора на инжекторном ВАЗ 2110 имеет температуру включения более 100 градусов по Цельсию.

Чтобы устранить данную проблему, следует заменить крышку расширительного бака. Новый элемент должен поддерживать давление внутри системы выше атмосферного, что позволит сработать законам физики, температуре кипения подняться до 105 градусов по Цельсию и тем самым включить в работу лопасти агрегата.

Неисправности электрической схемы

Схема подключения

Если с крышкой бачка все хорошо, проблем с давлением не возникает, тогда причины неисправности охлаждения радиатора следует искать в его электрической схеме.

  1. Поиски начинаются с проверки работоспособности предохранителя с маркировкой F7. Для этого вам предстоит добраться до монтажного блока. Проверьте качество контактов, наличие следов окисления. Если здесь все хорошо, двигаемся дальше. Если же контакты нарушены, просто зачистите их, либо просто поменяйте предохранитель. Это небольшие финансовые затраты.
  2. Следующим местом проверки будет датчик включения вентилятора ВАЗ 2110. Вам не обязательно ехать на специализированную станцию технического обслуживания, чтобы проверить эффективность работы датчика. Делается это в гаражных условиях:
    1. Прогрейте двигатель своего автомобиля до отметки выше 100 градусов по Цельсию;
    2. Заглушите мотор, после чего опять запустите двигатель в работу;
    3. Поднимите капот и уберите клемму с датчика вентилятора ВАЗ 2110;
    4. Если после снятия элемента вентилятор начал крутиться, тогда агрегат работает исправно, а вот с датчиком возникли проблемы;
    5. Когда на ВАЗ 2110 не включается вентилятор системы охлаждения после отключения клеммы, ситуация обстоит наоборот — вентилятор не работает, а датчик в исправном состоянии.
  3. Электродвигатель. Не исключено, что вентилятор радиатора перестал работать именно из-за неисправного электродвигателя. Если все предыдущие манипуляции не дали результата, придется снимать электромотор. Он может иметь несколько характерных поломок:
    1. Износились щетки коллектора;
    2. Щетки коллектора зависли;
    3. Произошло короткое замыкание на обмотке якоря (это можно определить по характерному неприятному запаху).
  4. Реле. Может просто отказала кнопка включения вентилятора радиатора охлаждения на вашем ВАЗ 2110. В такой ситуации:
    1. Снимается обшивка с правой стороны консоли внутри салона путем откручивания двух саморезов;
    2. Под панелью располагается три реле;
    3. Искомое нами реле обычно находится с краю в ряду по отношению к передней части машины;
    4. Чтобы не рисковать, вооружитесь руководством по эксплуатации и проверьте проводки, которые идут к нашему реле включения;
    5. Для устранения неполадки установите новое, функционирующее и исправное реле хорошего качества.

Постоянно работающий вентилятор

В некоторых ситуациях вентилятор охлаждения может работать без перерыва, вне зависимости от того, холодный двигатель или горячий. В таком случае могут быть различные причины, соответствующие способы проверки неисправности, а также пути решения поломки.

Причины Диагностика Как устранить проблему
Обрыв в датчике температуры охлаждающей жидкости или его цепях Горит лампа «Check еngine». Датчик и цепи нужно проверить омметром Заменить датчик
Не размыкаются контакты реле включения электровентилятора Проверить мультимером Заменить реле
Неисправен блок управления системы впрыска или его цепи (ЭБУ) Проверить блок на специализированном автосервисе Заменить прошивку ЭБУ или сам блок
(Карбюратор) Не размыкаются контакты термовыключателя радиатора Отключиь клеммы от выводов термовыключателя. После этого электровентилятор перестанет работать Заменить термовыключатель

Увы, иногда даже после столь тщательных и детальных проверок вентилятор системы охлаждения на ВАЗ 2110 все равно не включается. В данном случае автовладельцу не остается ничего другого, кроме как обратиться на станцию технического обслуживания.

Инжекторный датчик включения обдувочного устройстваИнжекторный датчик включения обдувочного устройства

Проверенные и надежные автосервисы смогут провести полноценную компьютерную диагностику системы охлаждения, определить причины неработающего вентилятора охлаждения. Проблема может оказаться намного глобальнее, чем перегоревший предохранитель.

Не бойтесь обращаться к специалистам, даже если вы считаете себя опытным автомехаником, который всегда решал проблемы своего автомобиля самостоятельно. Современное оборудование, профессиональный подход, компьютеризация автосервисов — все это позволяет за короткий срок определить причины неисправностей, на что по вашему дедовскому методу ушло бы несколько дней. У автосервисов тоже есть свои плюсы.
