Топливная система ВАЗ 2114: строение, принцип работы, причины поломки

Современные моторы сменили карбюраторы на инжекторы. Двигатель ВАЗ 2114 исключением не стал. У него бензонасос монтировал непосредственно в топливный бак. Особенности конструкции позволяют создавать давление в топливной рампе до 8 атм, а также осуществлять работу с производительностью до 80 литров в час.

Содержание:

  1. Из чего состоит топливная?
  2. Принцип работы и поломки бензонасоса
  3. Причины по которым насос ломается
  4. Топливная рампа ВАЗ 2114
  5. Замена топливного насоса на ВАЗ 2114
  6. Замена только самого насосика в бензонасосе

При этом бензонасос не любит загрязнения, которые имеются в топливе. Плюс категорически нельзя запускать мотор на холостом ходу, если бак пустой. Вышедший из строя насос не позволит двигателю даже запуститься.

Схема топливной системы ВАЗ 2114

Компоненты топливной системы

Вся топливная система ВАЗ 2114 состоит из:

  • Топливный модуль;
  • Фильтры топливные;
  • Топливные форсунки;
  • Топливопровод;
  • Система управления подачи топлива;
  • Рампа форсунки.

Топливный модуль, в свою очередь, включает такие агрегаты:

  • Бензонасос;
  • Поплавок;
  • Датчик уровня горючего;
  • Сетка первичного фильтра.

Принцип работы и характерные поломки

Топливный насос — это своего рода небольшой электромотор, за счет которого перекачивается топливо, и создается давление в топливной рампе автомобиля ВАЗ 2114. Насос является составляющим элементом топливного модуля.

Конструктивно насос и электродвигатель — это цельный блок. Электрическая его часть омывается топливом, что обеспечивает охлаждение, плюс смазывает поверхности, которые контактируют между собой.

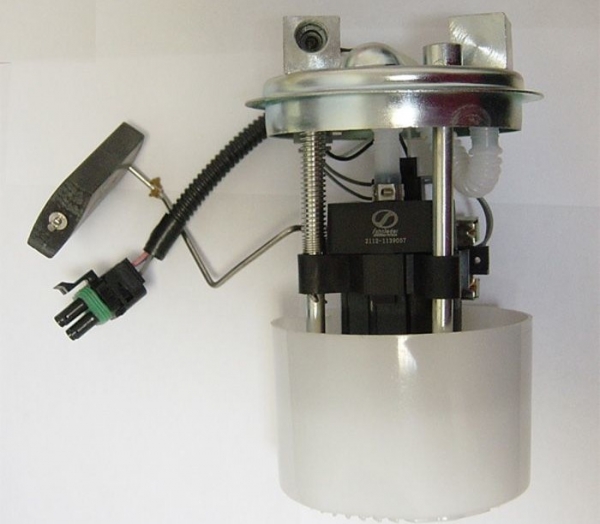

Топливный насос ВАЗ 2114Топливный насос ВАЗ 2114

Признаков поломок бывает много, которые свидетельствуют о выходе из строя или неполадках в топливной системе, а точнее топливном насосе. Практически каждый человек способен обнаружить некоторые из них:

  • Двигатель не запускается;
  • При попытке запустить мотор, электродвигатель не слышно;
  • Двигатель работает с перебоями;
  • Возникают рывки при движении на малом ходу.

Причины

Что же касается причин, из-за которых бензонасос выходит из строя, то ими могут быть:

  • Поломка предохранителя на насосе;
  • Вышедшее из строя реле;
  • Поломка электропривода насоса;
  • Плохо закрепленные массы блока;
  • Поломка самого насоса;
  • Отсутствие или плохие контакты на клеммах мотора.

На самом деле электродвигатель ломается крайне редко. Это объясняется активным охлаждением элемента топливом, которое не только охлаждает, но и промывает все его компоненты.

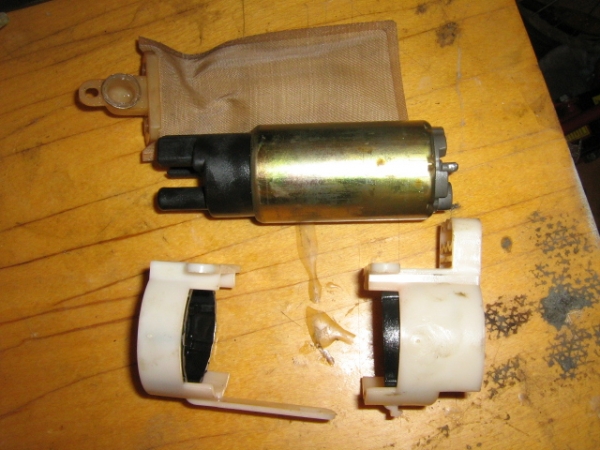

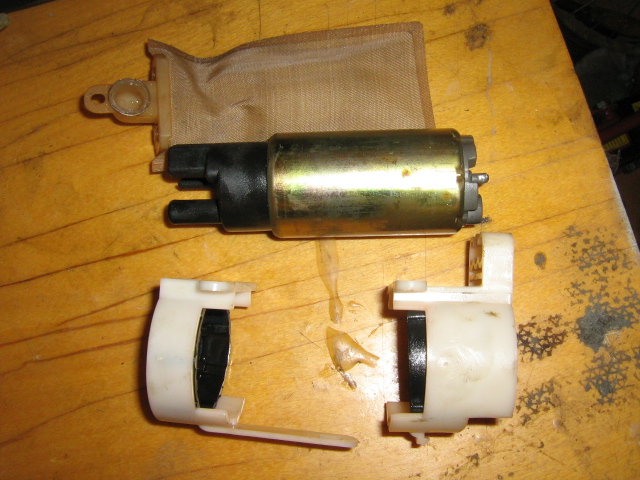

Шидронагнетатель и сеточкаШидронагнетатель и сеточка

А вот чаще остальных страдает центробежный шиберный гидронагнетатель. Причиной служат мелкие загрязнения в топливе, которые оказываются внутри механизма, трутся о конструкции и изнашивают их. Производительность узла падает, снижается давление. Это ведет к образованию первых признаков износа насоса, повышается шумность работы, двигатель отказывается запускаться. Ремонтировать поломанный насос нецелесообразно, его нужно менять полностью.

Топливная рампа ВАЗ 2114

Топливная рампа служит для установки на нее форсунок. Она представляет собой трубку или полую планку, торцы которой с обеих сторон заварены. При помощи двух болтов ее крепят к впускной трубе на коллекторе.

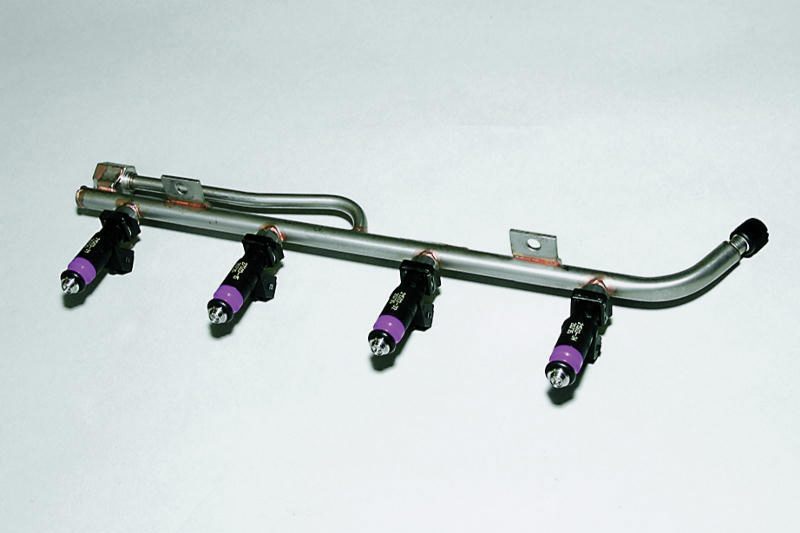

Топливная рампа ВАЗ 2114Топливная рампа ВАЗ 2114

Поддерживается давление в топливной рампе у ВАЗ 2114 перед форсунками за счет регулятора давления топлива. При этом напор горючего должен быть выше, нежели давление во впускном коллекторе, иначе топливо из форсунок не будет впрыскиваться и создавать смесь. У топливной рампы давление должно поддерживаться в строго ограниченных пределах — от 2,9 до 3,3 кг/см.кв.

Замерить давление в топливной рампе необходимо, если возникли проблемы с топливной системой. Убедитесь перед работой, что ТС герметична, отсутствуют микротрещины и протекания, иначе показатели манометра будут недостоверными.

  1. В конец приготовленного шланга вставьте манометр и плотно его закрепите, используя хомут.
  2. На штуцере давления горючего, который находится на свободном торце рампы, открутите колпачок из пластика. Он закрывает ниппель.
  3. Поставьте пустое ведро, чтобы собрать бензин, нажмите на ниппель и стравите остатки давления в рампе.
  4. Не убирайте ведро, открутите ниппель.
  5. Наденьте на штуцер свободный конец шланга, а на свободный натяните хомут.
  6. Затяните на штуцере хомут, чтобы избежать подтеканий.
  7. Подкачайте топливо в рампу при помощи бензонасоса.
  8. Запустите зажигание, проверьте показания манометра. Как правило, оно составляет 2,9-3,1 кг/см.кв, но не меньше. Если показания упали до нуля, тогда регулятор давления или обратный клапан насоса вышли из строя.
  9. Теперь проверьте на холостом ходу. Запустите мотор, посмотрите на показания прибора манометра. Норма — это показатель не меньше 2,5. Если происходит пульсация при этом, датчик поднимается и опускается на 0,2, тогда следует прочистить фильтр грубой очистки.
  10. Перед проверкой давления в рампе для инспекции РДТ, снимите с него вакуумный шланг, который идет из выпускного коллектора. При этом давление должно стать 3,0-3,3. Если изменения не произошли или они минимальные, тогда вероятнее всего топливный насос вышел из строя.
  11. Отключайте обратку и проверяйте давление при таких условиях. Пережмите обратный шланг от РДТ к баку плоскогубцами. Тогда напор вырастает до 6-7. Если показатели ниже, тогда насос износился. Показатель 4,0 свидетельствует о необходимости очистить трубопровод и фильтр тонкой очистки.

Замена топливного насоса ВАЗ 2114

Вы можете обратиться к специалистам, хотя замена топливного насоса на ВАЗ 2114 часто выполняется своими руками.

Особых навыков иметь не нужно, как и специализированных инструментов. Вам понадобится такой набор:

  • Ключ на 17;
  • Трещотка с головками на 10 и 7;
  • Крестовая отвертка.

Далее следуйте инструкции:

  1. Снимите задние кресла, удалив две заглушки и болты трещоткой на 10. За ними вы увидите прорезь шумоизоляции, выполненную в форме П. Под ней находится крышка насоса.
  2. Отверткой открутите крышку, после чего увидите верхнюю часть модуля.
  3. Отсоедините жгут из проводов, которые подходят к модулю.
  4. Сбросьте давление в системе. Для этого заведите мотор, пока все топливо не выработается в магистрали. Другими словами, ждите, когда авто заглохнет.
  5. Отключите аккумулятор.
  6. Ключом открутите трубки на бензопроводе.
  7. По периметру прижимного кольца имеет 8 гаек, которые также нужно снять. Тут потребуется уже трещотка на 7.
  8. Снимите прижимное кольцо.
  9. После проделанных манипуляций модуль можно снимать, ставить на его место новый и собирать систему в обратном порядке.

Замена отдельно насоса без колбы

Достав модуль, можно также заменить вышедший из строя насос, тем самым сэкономить деньги на покупке всего модуля. Но чтобы выполнить такую работу, модуль придется разобрать.

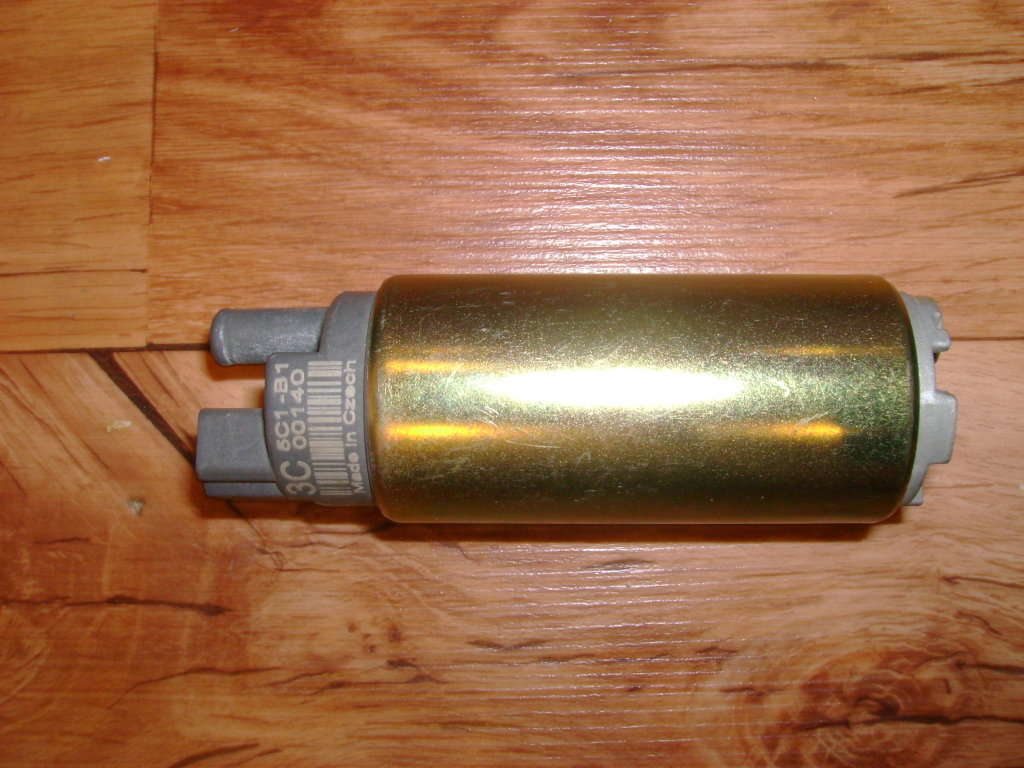

Бензонасос отдельноБензонасос отдельно

Сам же модуль рекомендуется искать бошевский, в специализированных автозапчастях практически всегда есть в наличии!

Выполняется данная процедура следующим образом:

  1. Колодка проводков отключается от крышки и бензонасоса, после чего демонтируется датчик уровня топлива. Тут нужно просто отжать два фиксатора, после чего датчик начнет передвигаться по пазам к крышке.
  2. Сливную трубу отсоедините от корпуса, поддев ее отверткой. Имеющиеся 4 защелки снимаются поочередно, что позволить снять крышку вместе с насосом.
  3. Фильтр грубой очистки поддевается и снимается, извлекается стопорная шайба.
  4. Защелку из пластика отожмите отверткой, что позволит вытолкнуть пальцем насос из держака.
  5. Снимите также гофрированную трубку, которая находится на патрубке насоса. Попробуйте нагреть ее паром, что облегчит процесс снятия.
  6. Поставьте новый бензонасос на место и выполните процедуру сборки в обратном порядке.

Выполнив замену электробензонасоса, установите обратно и топливный модуль. Помните, стрелка на модуле должна быть обращена в сторону багажного отсека автомобиля.

Не забудьте выполнить еще одну важную процедуру. Она заключается в необходимости поставить на место аккумулятор и на некоторое время завести двигатель. Это позволит определить, нет ли течи в соединениях. Если они отсутствуют, значит, всю работы вы выполнили абсолютно правильно.
